¿Cómo los diodos ayudan a los teléfonos móviles a alcanzar la función de carga rápida?

1, Principios básicos de la tecnología de carga rápida
La tecnología de carga rápida, abreviada como carga rápida, es un método para aumentar el voltaje o corriente de carga para permitir que un teléfono móvil obtenga más energía en un corto período de tiempo. En comparación con los métodos de carga tradicionales, la tecnología de carga rápida acorta significativamente el tiempo de carga y mejora la eficiencia de carga. El sistema de carga rápida generalmente consiste en un adaptador de alimentación, un cable de carga, un circuito interno de gestión de carga del teléfono y batería.
2, el papel de los diodos en los sistemas de carga rápida
Como componentes electrónicos, los diodos juegan múltiples roles en sistemas de carga rápida, incluida la rectificación, el filtrado, la regulación de voltaje y la protección. Lo siguiente explicará la aplicación específica de diodos en sistemas de carga rápida:
Función de rectificación:

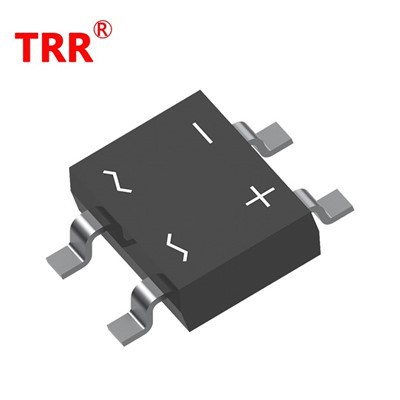

En el adaptador de potencia del sistema de carga rápida, la potencia de CA se convierte primero en alimentación de CC a través de diodos rectificadores. Los rectificadores tienen conductividad unidireccional, lo que permite que la corriente fluya en una sola dirección, convirtiendo así los medios ciclos negativos y positivos de la potencia de CA en voltajes positivos y cero de la potencia de CC (generando voltaje negativo). Este paso es la base del sistema de carga rápida, que proporciona una fuente de alimentación de CC estable para la carga eficiente posterior.
Función de filtrado:
La potencia de CC rectificada generalmente contiene ciertos componentes pulsantes, lo que puede afectar la eficiencia y la estabilidad de la carga. Para suavizar la alimentación de CC, los sistemas de carga rápida generalmente utilizan circuitos de filtrado, donde los diodos funcionan junto con componentes como condensadores e inductores a formar una red de filtrado dinámico. Bajo la acción junta de estos componentes, los componentes pulsantes se pueden filtrar de manera efectiva, lo que resulta en una salida de CC más estable, asegurando así que el teléfono se pueda cargar de manera estable y eficiente.
Efecto estabilizador de voltaje:
El circuito de gestión de carga en el sistema de carga rápida debe garantizar la estabilidad del voltaje de salida para evitar que las fluctuaciones de voltaje causen daños a la batería del teléfono. Los diodos Zener (como los diodos Zener) juegan un papel crucial en este paso. Pueden proporcionar un voltaje de referencia estable, y cuando aumenta el voltaje de salida, el diodo del regulador de voltaje absorberá el exceso de corriente para mantener la estabilidad del voltaje de salida. Esta característica permite que los sistemas de carga rápida proporcionen un voltaje de carga estable para teléfonos móviles en diversas condiciones de voltaje de carga y entrada.
Función protectora:
En los sistemas de carga rápida, los diodos también se pueden usar como componentes protectores para evitar afecciones anormales, como la sobrevoltaje y el sobrecorriente, dañando el circuito. Por ejemplo, los diodos paralelos inverso (como los televisores de supresores de voltaje transitorio) pueden absorber picos de voltaje inverso y proteger los circuitos de los rayos o las fluctuaciones de la cuadrícula. Además, cuando la corriente de carga es demasiado alta, el diodo limitante de corriente en el sistema de carga rápida limitará la magnitud de la corriente, evitando así el daño a la batería del teléfono y al circuito de carga causado por una corriente excesiva.
3, la relación entre la selección de diodos y el rendimiento de carga rápida
En los sistemas de carga rápida, la selección de diodos tiene un impacto significativo en el rendimiento de la carga. Aquí hay algunos factores clave:
Tiempo de recuperación inversa:
Durante el proceso de rectificación, se genera una corriente de recuperación inversa durante la transición del diodo desde la conducción hacia adelante hasta el bloqueo inverso. Cuanto más corto sea el tiempo de recuperación inversa, menor es la pérdida del diodo durante la acción de cambio de frecuencia alta -}, mejorando así la eficiencia de carga. Por lo tanto, en los sistemas de carga rápida, los diodos con tiempos de recuperación inversos más cortos generalmente se eligen.
Caída de presión positiva:
La caída de voltaje hacia adelante de un diodo se refiere a la caída de voltaje cuando el diodo se realiza en la dirección hacia adelante. Cuanto más pequeña sea la caída del voltaje hacia adelante, menos pérdida experimenta el diodo durante la conducción, mejorando así la eficiencia de carga. Por lo tanto, en los sistemas de carga rápida, generalmente se eligen los diodos con caída de voltaje hacia adelante más baja.
Rendimiento térmico:
Los diodos en el sistema de carga rápida generan una cierta cantidad de calor durante la operación. Si el rendimiento térmico del diodo es deficiente, puede conducir a una temperatura excesiva, afectando así su estabilidad y vida útil. Por lo tanto, en los sistemas de carga rápida, generalmente se seleccionan diodos con buen rendimiento de disipación de calor y alta resistencia a la temperatura.
Formulario de embalaje:
La forma de envasado de diodos también tiene un impacto significativo en su aplicación en sistemas de carga rápida. Por ejemplo, los diodos de montaje de superficie (SMD) tienen las ventajas del tamaño pequeño, el peso ligero y la fácil integración, haciéndolos adecuados para sistemas de carga rápida integrados de densidad {{1 1}}}. Los diodos de potencia, por otro lado, generalmente adoptan formularios de envasado más grandes para soportar corrientes y energía más altas.
4, caso de aplicación de diodos en sistemas de carga rápida
Tomando el sistema de carga rápida de 45W como ejemplo, el sistema generalmente consiste en un adaptador de potencia, puertos de salida -} C, circuitos de gestión de carga y baterías. En un adaptador de potencia, los diodos rectificadores convierten la corriente alterna en corriente continua; En el circuito de gestión de carga, el diodo del regulador de voltaje garantiza la estabilidad del voltaje de salida; Mientras tanto, los diodos protectores se usan para evitar situaciones anormales, como sobrecarga y sobrecorriente, causa daños al circuito. Además, el sistema de carga rápida también adopta los enchufes de salida -} C de tipo dual, lo que puede admitir una carga rápida para dos dispositivos al mismo tiempo, mejorando aún más la eficiencia de carga.
