Diodo BAV70

En el diseño electrónico moderno, los diodos son componentes básicos esenciales que realizan funciones clave como rectificación y conmutación. Como diodo Schottky de alto-rendimiento, BAV70 se ha convertido en una opción confiable para los ingenieros electrónicos debido a sus excelentes características y su amplia gama de escenarios de aplicación.

Envíeconsulta

Descargar

Descripción

Introducción del producto:

Características del producto

-Excelente velocidad de cambio
Al adoptar la estructura Schottky, tiene una velocidad de conmutación extremadamente rápida, lo que puede reducir eficazmente las pérdidas de conmutación y mejorar la eficiencia del circuito, especialmente adecuado para aplicaciones de alta-frecuencia.

-Baja caída de presión hacia adelante
La caída de tensión directa de este diodo es menor que la de los diodos de unión PN tradicionales, lo que reduce significativamente la pérdida de energía, garantiza un funcionamiento estable del circuito y reduce la generación de calor.

-Diseño de empaque de diodo dual
El BAV70 integra dos diodos Schottky, comúnmente con una estructura de cátodo común, lo que ahorra espacio y facilita aplicaciones de diseño de circuitos flexibles.

-Excelente capacidad anti-interferencia
Este diodo tiene un buen rendimiento antiinterferencias electromagnéticas, lo que garantiza un funcionamiento estable en entornos electromagnéticos complejos.

-Embalaje físico robusto

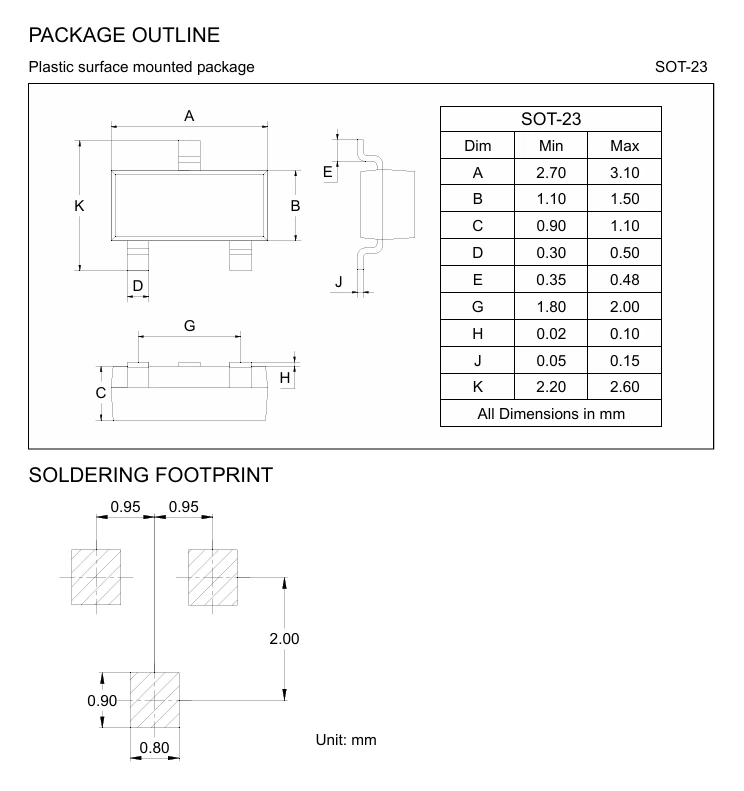

La adopción de microenvases como SOT-23 facilita el montaje en superficie automatizado, mejora la eficiencia de la producción y facilita el desarrollo de productos miniaturizados.

Escenarios de aplicación típicos
-Circuito de rectificación de alta frecuencia
Al utilizar sus características de respuesta rápida, se utiliza ampliamente en aplicaciones de rectificación de alta-frecuencia, como adaptadores de corriente y fuentes de alimentación conmutadas, para mejorar la eficiencia de conversión.

-Diseño del circuito de protección
Como componente para la protección de voltaje inverso y para prevenir el flujo de corriente inverso en dispositivos electrónicos, garantiza la seguridad del equipo y extiende la vida útil.

-circuito de radiofrecuencia
Adecuado para la rectificación y detección de señales en dispositivos de comunicación inalámbrica, asegurando una transmisión de señal de alta-calidad.

-Equipo alimentado por batería
La característica de baja caída de voltaje ayuda a extender la vida útil de la batería y se usa comúnmente en dispositivos electrónicos portátiles, herramientas eléctricas, etc.

-Rectificación de puente y muestreo actual
La estructura de diodo dual es conveniente y flexible para la conexión, y satisface diversas necesidades de detección de corriente y rectificación de puentes.

Crear historia: diodo pequeño, alta energía
En un laboratorio de investigación y desarrollo de tecnología, el ingeniero electrónico Xiao Zhang se enfrenta a un desafío: diseñar un dispositivo portátil de bajo-consumo y alta-eficiencia. La pérdida de energía de los diodos tradicionales hace que la duración de la batería sea un cuello de botella.

Cuando introdujo el diodo BAV70, la eficiencia general del dispositivo mejoró significativamente, se redujo la disipación de calor y se amplió el tiempo de trabajo. Este pequeño diodo parece haber inyectado nueva vitalidad al dispositivo, permitiendo que el esquema de diseño de Xiao Zhang pasara pruebas rigurosas sin problemas.

Xiao Zhang suspiró sinceramente: "BAV70 no es solo un componente simple, es un embajador de la conservación de energía, una garantía de eficiencia y un impulsor de la innovación". Es esta insistencia en la calidad la que brinda a los usuarios una mejor experiencia de usuario y contribuye al progreso tecnológico.

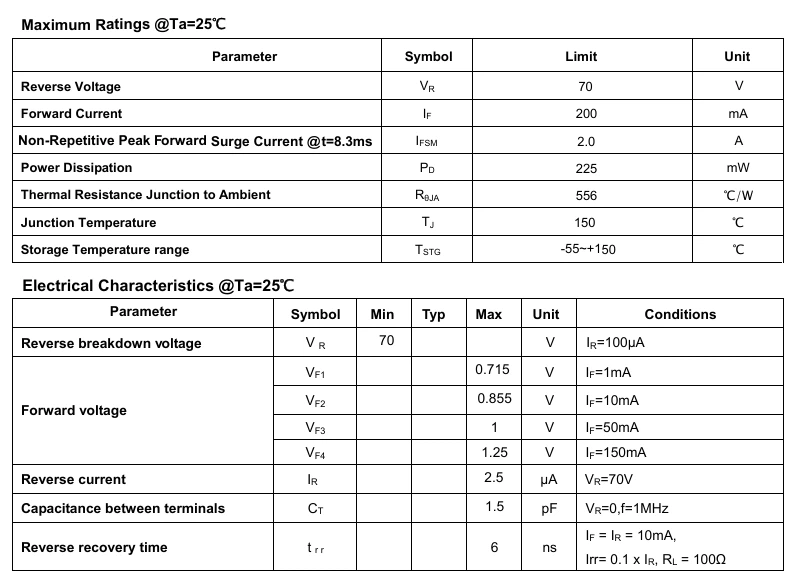

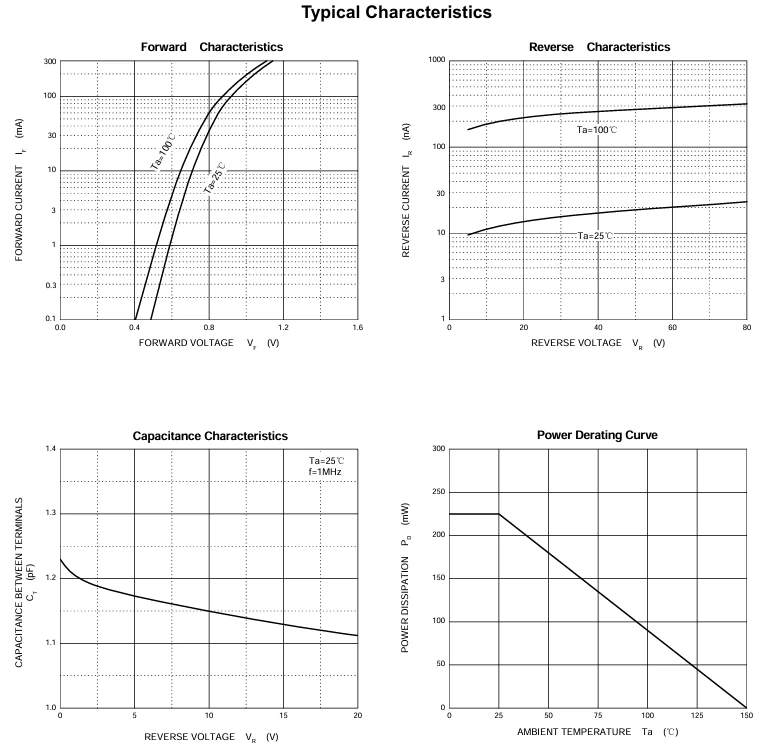

Ficha de datos:

product-795-580
