Hoja de datos del diodo BAV99

El diodo BAV99, como dispositivo eficiente y de uso común en componentes electrónicos, se usa ampliamente en varios circuitos electrónicos. Se ha convertido en una opción confiable para los ingenieros electrónicos debido a su excelente rendimiento y calidad estable.

Envíeconsulta

Descargar

Descripción

Introducción del producto:

Característica
Alta velocidad de conmutación
Hecho de material de silicio, tiene una velocidad de conmutación extremadamente rápida, adecuada para el procesamiento de señales de alta-velocidad y mejora la eficiencia de la respuesta del circuito.

Baja caída de presión hacia adelante
Su caída de voltaje directo es relativamente baja, lo que puede reducir efectivamente el consumo de energía del circuito y mejorar el rendimiento general de eficiencia energética.

Embalaje compacto
Por lo general, se empaqueta en SOT-23, que es de tamaño compacto y conveniente para usar en placas de circuito con espacio limitado, lo que lo hace adecuado para el diseño de miniaturización.

Estructura de doble diodo
Al contener dos diodos conectados en serie, facilita enormemente el diseño de circuitos multifuncionales, ahorrando espacio y costes.

Amplio rango de temperatura de trabajo
Capaz de funcionar establemente a temperaturas ambiente que oscilan entre -55 grados y +150 grados, adecuado para diversos entornos de aplicaciones complejas.

Escenarios de aplicación
Protección de señal
BAV99 se utiliza a menudo como componente protector para líneas de señal para evitar que los picos de voltaje causen daños a componentes sensibles.

Circuito de alta frecuencia
Sus características de respuesta rápida lo hacen adecuado para líneas de RF y circuitos de transmisión de datos de alta-frecuencia.

Circuito de alimentación conmutada
En convertidores CC-CC y fuentes de alimentación conmutadas, ayuda a mejorar la eficiencia y la estabilidad de la conversión.

Conversión de nivel lógico
La estructura de diodo dual le permite funcionar de manera excelente en circuitos de conversión de nivel lógico, logrando una conmutación perfecta entre diferentes niveles de voltaje.

Equipo de comunicación
Ampliamente utilizado en módems, dispositivos inalámbricos y dispositivos de red, y admite una transmisión de datos estable.

Creando historias - De la innovación a la popularización
En la era del rápido desarrollo de los componentes electrónicos, los ingenieros de diseño se enfrentan al desafío de requisitos de rendimiento más pequeños y mayores. Para satisfacer la demanda del mercado, un equipo de ingenieros comenzó a desarrollar un diodo que combina alta velocidad y versatilidad. Después de innumerables experimentos y optimizaciones, nació el diodo BAV99.

Este producto no solo resuelve los problemas de los circuitos de protección y procesamiento de señales de alta-frecuencia, sino que también brinda más flexibilidad de diseño a los ingenieros electrónicos a través del diseño innovador de diodos duales. BAV99 fue rápidamente adoptado ampliamente y se convirtió en uno de los componentes principales de muchos productos electrónicos.

Su éxito inspira a más técnicos a superar constantemente los límites de los componentes electrónicos, promueve el progreso de toda la industria electrónica y también contribuye con una fuerza importante a la innovación electrónica global.

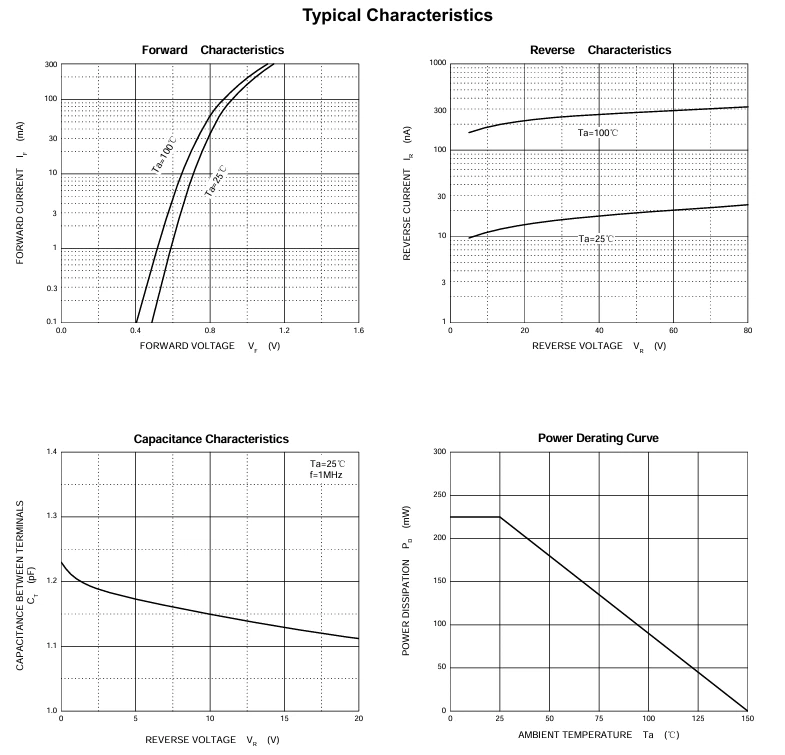

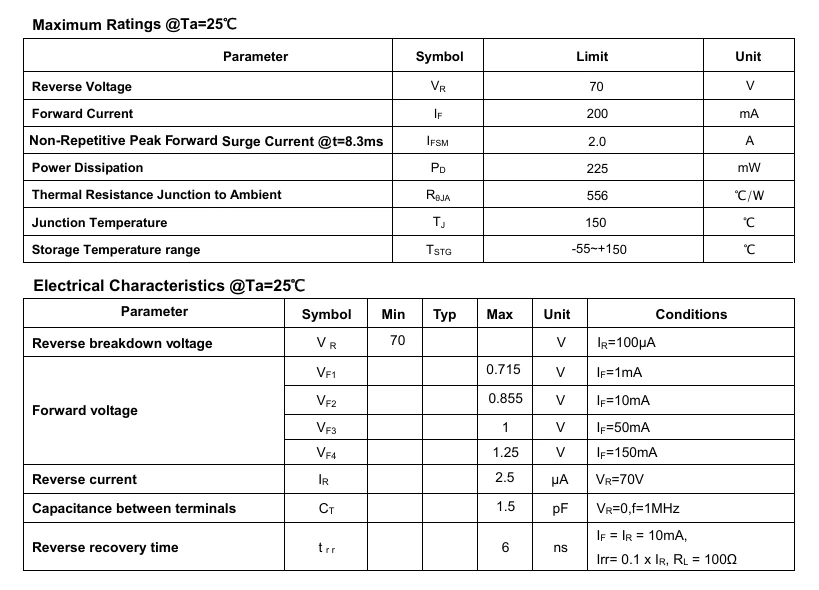

Ficha de datos:

product-819-590
